Sơ đồ mạch loa kéo: Hướng dẫn chi tiết và phân tích chuyên sâu

Mạch loa kéo hoạt động dựa trên nguyên lý xử lý và khuếch đại tín hiệu âm thanh từ các nguồn đầu vào như micro, guitar, hoặc thiết bị phát nhạc, sau đó phát ra loa để tạo ra âm thanh. Quá trình này bao gồm các bước sau:

3.1 Tiếp nhận tín hiệu đầu vào

Tín hiệu âm thanh từ các nguồn như micro, guitar, hoặc thiết bị phát nhạc được đưa vào mạch loa kéo thông qua các cổng kết nối như AUX, USB, hoặc Bluetooth. Tín hiệu này thường có mức điện áp thấp và cần được xử lý để phù hợp với các mạch tiếp theo.

3.2 Xử lý tín hiệu

Tín hiệu đầu vào được truyền đến mạch xử lý tín hiệu, nơi các thông số như âm lượng, bass, treble, echo, và reverb được điều chỉnh. Quá trình này giúp tạo ra chất lượng âm thanh mong muốn và phù hợp với nhu cầu sử dụng. Các thành phần chính trong mạch xử lý tín hiệu bao gồm:

• Potentiometer (biến trở): Điều chỉnh mức độ của các thông số âm thanh.
• IC xử lý tín hiệu: Xử lý và điều chỉnh tín hiệu âm thanh theo các hiệu ứng mong muốn.
• Điện trở và tụ điện: Lọc và điều chỉnh tín hiệu, đảm bảo chất lượng âm thanh.

3.3 Khuếch đại tín hiệu

Sau khi được xử lý, tín hiệu âm thanh có mức điện áp thấp được truyền đến mạch công suất, nơi tín hiệu được khuếch đại lên mức đủ mạnh để điều khiển loa phát ra âm thanh. Thành phần chính trong mạch công suất bao gồm:

• Transistor hoặc IC khuếch đại: Đóng vai trò khuếch đại tín hiệu âm thanh.
• Biến áp: Chuyển đổi điện áp và dòng điện phù hợp với loa.
• Điện trở và tụ điện: Điều chỉnh và lọc tín hiệu, đảm bảo chất lượng âm thanh.

3.4 Phát ra âm thanh

Tín hiệu âm thanh sau khi được khuếch đại được truyền đến loa, nơi nó được chuyển đổi thành sóng âm thanh mà chúng ta nghe được. Quá trình này bao gồm:

• Cuộn dây loa: Tạo ra từ trường khi có dòng điện chạy qua, tương tác với nam châm vĩnh cửu để tạo ra chuyển động.
• Diaphragm (màng loa): Chuyển động theo chuyển động của cuộn dây, tạo ra sóng âm thanh.
• Thùng loa: Hỗ trợ và khuếch đại âm thanh, đảm bảo chất lượng âm thanh phát ra.

Quá trình này diễn ra liên tục và đồng bộ, giúp mạch loa kéo tái tạo âm thanh một cách chính xác và mạnh mẽ, đáp ứng nhu cầu sử dụng trong các sự kiện, buổi biểu diễn, hoặc giải trí cá nhân.

Trên thị trường hiện nay, có nhiều loại mạch loa kéo với thiết kế và chức năng khác nhau, phù hợp với nhu cầu sử dụng đa dạng của người tiêu dùng. Dưới đây là một số loại mạch loa kéo phổ biến:

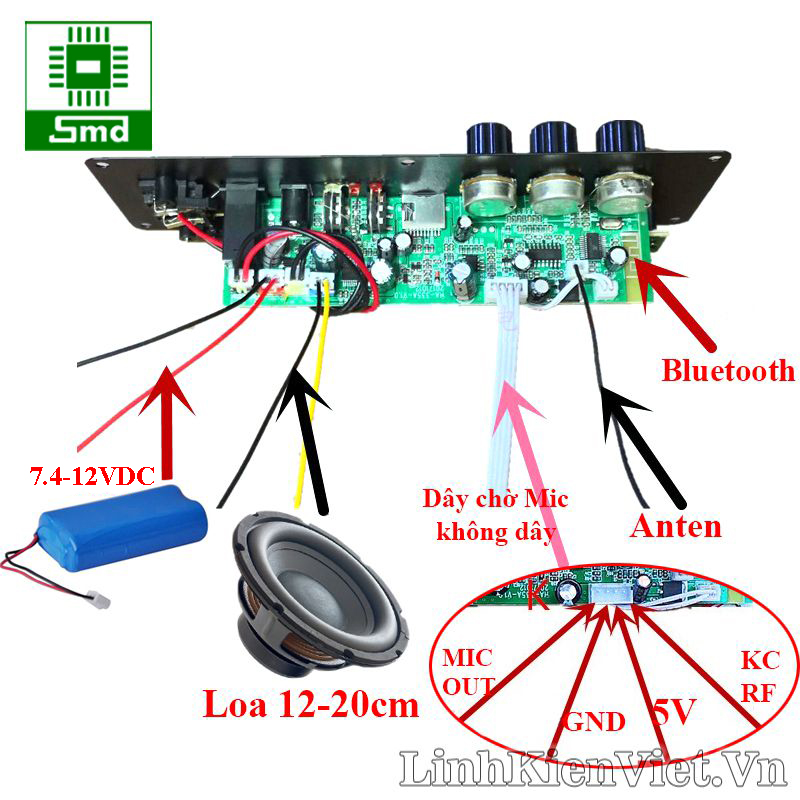

4.1 Mạch loa kéo công suất lớn

Loại mạch này được thiết kế để cung cấp công suất mạnh mẽ, phù hợp cho các sự kiện lớn, biểu diễn ngoài trời hoặc hội họp. Chúng thường có khả năng khuếch đại âm thanh lên đến hàng trăm watt, đảm bảo âm thanh phát ra mạnh mẽ và rõ ràng. Ví dụ, mạch loa kéo công suất 1000W là lựa chọn lý tưởng cho các sự kiện cần âm thanh lớn và chất lượng cao.

4.2 Mạch loa kéo di động

Được thiết kế nhỏ gọn và nhẹ, mạch loa kéo di động dễ dàng mang theo và sử dụng trong các buổi dã ngoại, tiệc tùng hoặc các không gian nhỏ. Chúng thường có công suất vừa phải, đủ để đáp ứng nhu cầu giải trí cá nhân hoặc nhóm nhỏ. Mạch loa kéo 12V là một ví dụ điển hình, với khả năng hoạt động ổn định và tiết kiệm năng lượng.

4.4 Mạch loa kéo tích hợp nhiều chức năng

Loại mạch này không chỉ khuếch đại âm thanh mà còn tích hợp nhiều tính năng như kết nối Bluetooth, USB, thẻ nhớ, và các hiệu ứng âm thanh như echo, reverb. Điều này mang đến trải nghiệm giải trí đa dạng và tiện lợi cho người dùng. Các mạch loa kéo tích hợp thường được sử dụng trong các buổi tiệc, karaoke gia đình hoặc các sự kiện nhỏ.

Việc lựa chọn loại mạch loa kéo phù hợp phụ thuộc vào nhu cầu sử dụng, không gian và mục đích của người dùng. Hiểu rõ về các loại mạch loa kéo sẽ giúp bạn đưa ra quyết định đúng đắn, đảm bảo chất lượng âm thanh và hiệu quả sử dụng tối ưu.

Đọc và vẽ sơ đồ mạch loa kéo là kỹ năng quan trọng giúp bạn hiểu rõ cấu trúc và nguyên lý hoạt động của hệ thống âm thanh. Dưới đây là hướng dẫn chi tiết từng bước:

5.1 Đọc sơ đồ mạch loa kéo

Để đọc hiểu sơ đồ mạch loa kéo, bạn cần nắm vững các ký hiệu và chức năng của từng thành phần:

1. Nhận diện các thành phần chính: Sơ đồ mạch loa kéo thường bao gồm các thành phần như mạch công suất, mạch xử lý tín hiệu, mạch nguồn và các linh kiện phụ trợ khác.
2. Hiểu các ký hiệu điện tử: Mỗi linh kiện trong mạch được biểu thị bằng các ký hiệu chuẩn như điện trở, tụ điện, transistor, IC, v.v. Việc hiểu rõ các ký hiệu này giúp bạn dễ dàng nhận diện và hiểu chức năng của từng linh kiện.
3. Phân tích luồng tín hiệu: Theo dõi đường đi của tín hiệu từ nguồn vào (như AUX, Bluetooth) qua các mạch xử lý, khuếch đại và cuối cùng đến loa. Điều này giúp bạn hiểu được cách tín hiệu được xử lý và khuếch đại trong hệ thống.
4. Kiểm tra kết nối giữa các thành phần: Đảm bảo rằng các thành phần được kết nối đúng cách, không có mạch hở hoặc ngắn mạch, để hệ thống hoạt động ổn định.

5.2 Vẽ sơ đồ mạch loa kéo

Việc vẽ sơ đồ mạch loa kéo đòi hỏi sự tỉ mỉ và hiểu biết về cấu trúc mạch:

1. Xác định cấu trúc mạch: Xác định các thành phần chính như nguồn điện, mạch xử lý tín hiệu, mạch công suất và loa.
2. Sắp xếp các thành phần: Đặt các thành phần theo thứ tự luồng tín hiệu: nguồn điện → mạch xử lý tín hiệu → mạch công suất → loa.
3. Vẽ kết nối: Sử dụng các ký hiệu chuẩn để nối các thành phần, đảm bảo thể hiện đúng mối quan hệ và luồng tín hiệu giữa chúng.
4. Kiểm tra và hoàn thiện: Rà soát lại sơ đồ để đảm bảo tính chính xác, logic và dễ hiểu.

Để hỗ trợ quá trình học tập, bạn có thể tham khảo video dưới đây, cung cấp cái nhìn chi tiết về nguyên lý và các khối chức năng trong mạch loa kéo:

Việc nắm vững cách đọc và vẽ sơ đồ mạch loa kéo sẽ giúp bạn hiểu rõ hơn về cấu trúc và hoạt động của hệ thống âm thanh, từ đó có thể tự tin hơn trong việc lắp ráp, sửa chữa hoặc nâng cấp loa kéo của mình.

Việc hiểu rõ sơ đồ mạch loa kéo mang lại nhiều lợi ích quan trọng, bao gồm:

• Khả năng chẩn đoán và sửa chữa hiệu quả: Khi nắm vững cấu trúc và nguyên lý hoạt động của mạch loa kéo, bạn có thể nhanh chóng xác định và khắc phục các sự cố, giảm thiểu thời gian và chi phí sửa chữa.
• Tối ưu hóa hiệu suất âm thanh: Hiểu biết về mạch loa giúp bạn điều chỉnh các thành phần như mạch công suất, mạch xử lý tín hiệu và mạch phân tần một cách chính xác, từ đó cải thiện chất lượng âm thanh và đáp ứng nhu cầu sử dụng.
• Tiết kiệm chi phí bảo trì: Khi hiểu rõ về mạch loa, bạn có thể tự thực hiện các công việc bảo trì cơ bản, tránh phải phụ thuộc vào dịch vụ bên ngoài, giúp tiết kiệm chi phí và thời gian.
• Phát triển kỹ năng kỹ thuật: Việc nghiên cứu và hiểu biết về sơ đồ mạch loa kéo giúp bạn nâng cao kiến thức và kỹ năng trong lĩnh vực điện tử, mở rộng khả năng ứng dụng trong các dự án khác.
• Đảm bảo an toàn khi sử dụng: Hiểu rõ cấu trúc và nguyên lý hoạt động của mạch loa kéo giúp bạn sử dụng thiết bị một cách an toàn, tránh các rủi ro liên quan đến điện và hư hỏng thiết bị.

Như vậy, việc hiểu rõ sơ đồ mạch loa kéo không chỉ giúp bạn sử dụng thiết bị hiệu quả mà còn nâng cao kỹ năng và đảm bảo an toàn trong quá trình sử dụng.

Việc hiểu rõ sơ đồ mạch loa kéo không chỉ giúp bạn nắm bắt cấu trúc và nguyên lý hoạt động của thiết bị, mà còn mang lại nhiều lợi ích thiết thực trong việc sử dụng và bảo trì. Bằng cách nghiên cứu kỹ lưỡng các thành phần và chức năng của mạch loa kéo, bạn có thể:

• Chẩn đoán và sửa chữa hiệu quả: Xác định nhanh chóng các sự cố và thực hiện các biện pháp khắc phục kịp thời.
• Tối ưu hóa hiệu suất âm thanh: Điều chỉnh các thành phần mạch để đạt được chất lượng âm thanh tốt nhất.
• Tiết kiệm chi phí bảo trì: Thực hiện các công việc bảo trì cơ bản mà không cần đến dịch vụ bên ngoài.
• Phát triển kỹ năng kỹ thuật: Nâng cao kiến thức và kỹ năng trong lĩnh vực điện tử và âm thanh.
• Đảm bảo an toàn khi sử dụng: Tránh được các rủi ro liên quan đến điện và hư hỏng thiết bị.

Như vậy, việc hiểu rõ sơ đồ mạch loa kéo không chỉ giúp bạn sử dụng thiết bị hiệu quả mà còn nâng cao kỹ năng và đảm bảo an toàn trong quá trình sử dụng.
